在汽车被动安全仿真（Crashworthiness Safety Simulation）进入高精细化时代的今天，壁障（FE Barrier）模型的数值稳定性（Numerical Stability）与计算效率成为了制约整车分析精度的关键瓶颈。作为能量吸收与载荷边界的核心载体，其置信度直接决定了仿真结果精度，间接限制了整车安全性能开发的上限。
迅仿科技（ShareFEA） 与国内碰撞试验设备领军企业 乾行达（CANSINGA） 达成战略合作。基于乾行达实验室的海量物理数据，迅仿摒弃了传统的纯实体（Solid）建模思路，除RCAR低速壁障外，全系采用SHELL单元等效蜂窝刚度的先进建模策略，开发了一套专用于 LS-DYNA 求解器的高鲁棒性壁障模型库，覆盖全球被动安全仿真需求。
02 正面碰撞系列：Shell 建模下的能量管理

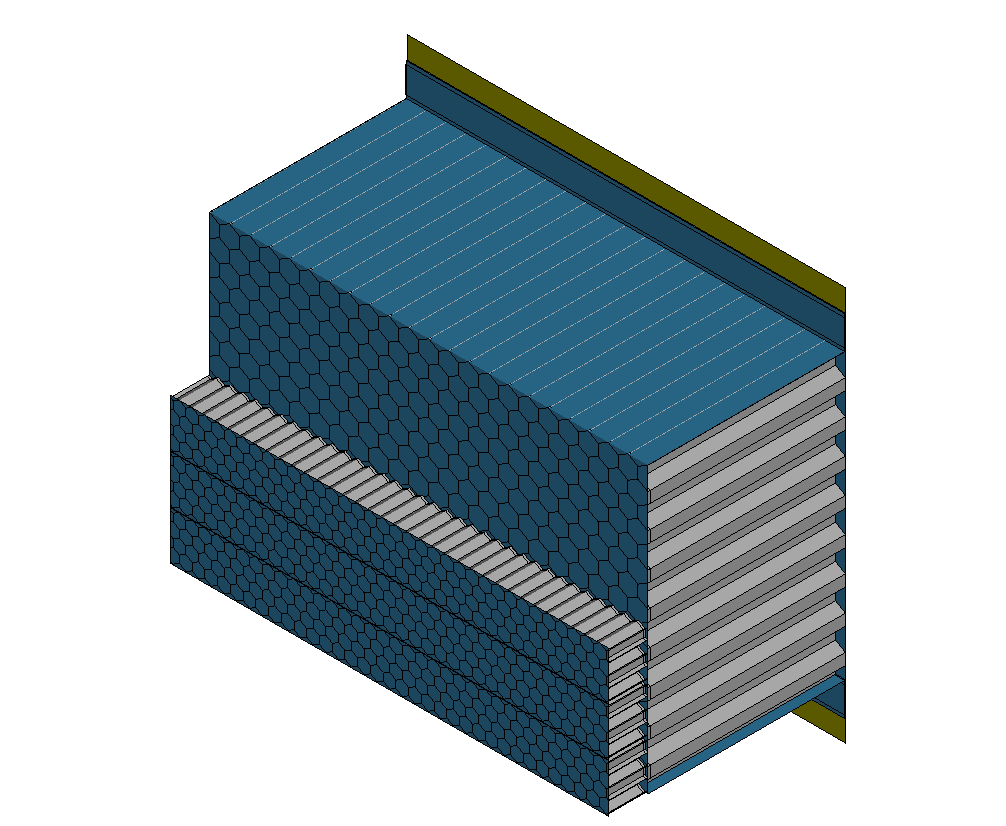

1. ODB (Offset Deformable Barrier)
适用标准：UN ECE R94, FMVSS 208, Art 18, GB/T 20913, AIS-098, ADR 73/00, KMVSS 102, IIHS, Latin NCAP, ASEAN NCAP等。
技术解析：模型主体包含主蜂窝块与保险杠元件。
建模策略： 摒弃六面体网格，采用多层 Shell 结构等效主蜂窝与保险杠刚度。通过考虑应变率效应的应力-应变曲线及失效材料模型，精准复现吸能特性，同时确保在 40% 偏置剧烈变形区网格不失效。

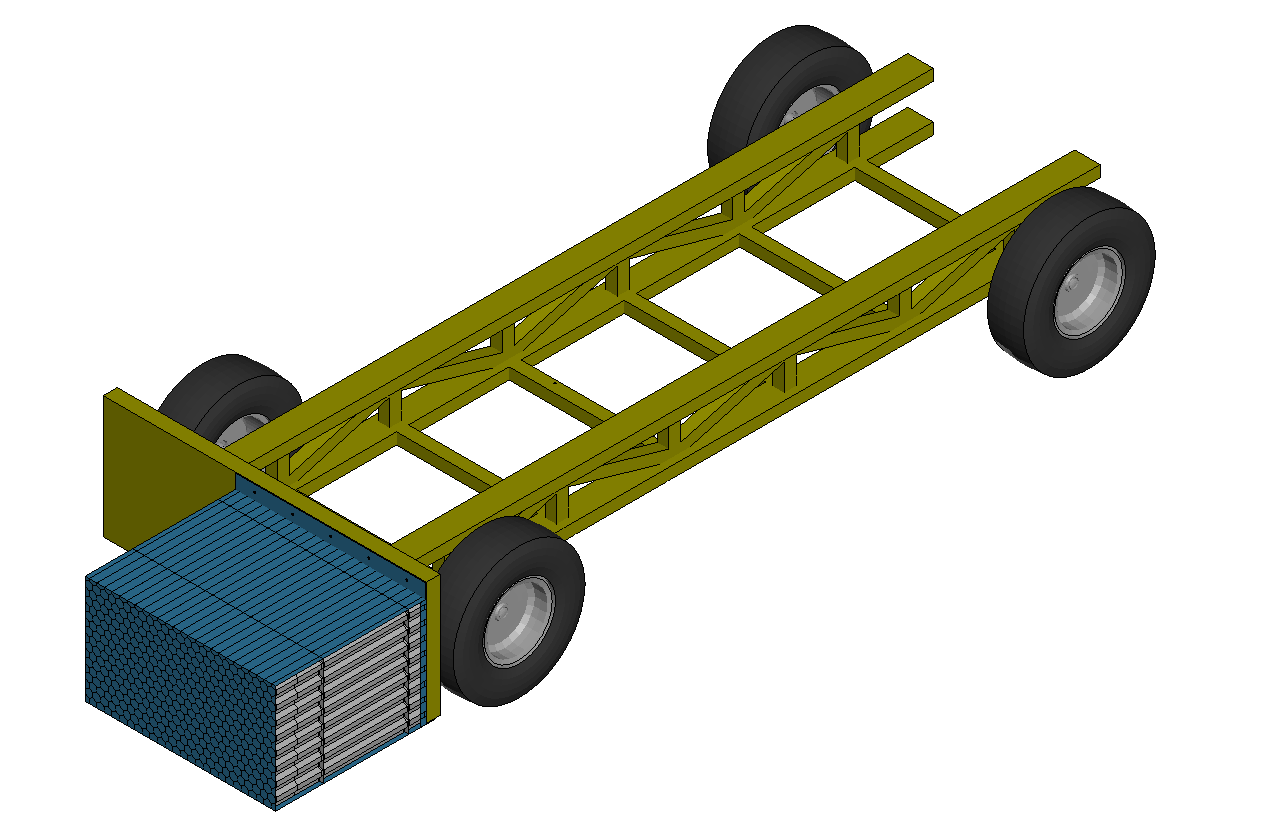

2. MPDB (Mobile Progressive Deformable Barrier)
适用标准：Euro NCAP, ANCAP, C-NCAP, JNCAP, KNCAP。
技术解析：针对兼容性评价，蜂窝具备复杂的多级刚度分布。
建模策略： MPDB 的难点在于不同强度蜂窝界面的连接。迅仿模型利用 Shell 单元的节点共用或 *CONSTRAINED 关键字处理不同刚度区域（A-D区）的过渡，完美匹配物理台车的扫描曲面。

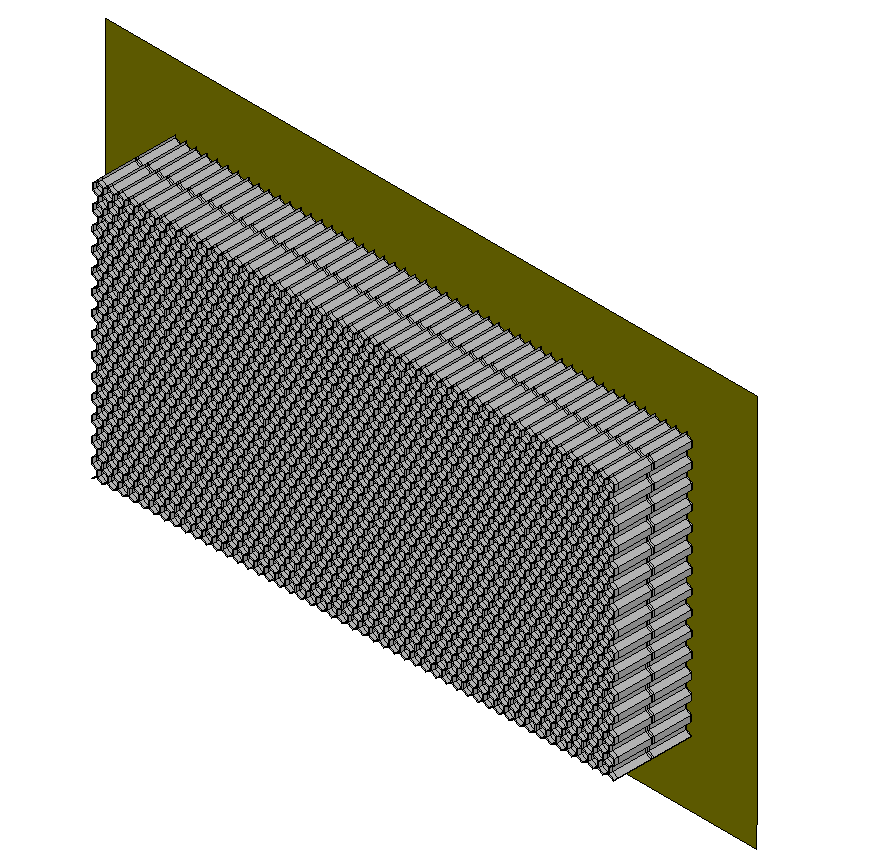

3. FWDB (Full Width Deformable Barrier)
适用标准：Euro NCAP (2026+)
建模策略：模型重点优化了与测力墙（Load Cell Wall）的接触定义，输出极度平滑且真实的力脉冲信号。
03 侧面碰撞系列：抗侵入与大变形
侧碰工况中侧面壁障模拟移动台车撞击，对B柱、车门及门槛梁的抗弯性能提出严苛要求，壁障往往面临剪切与挤压的复合受力，Shell 等效方案优势尽显。

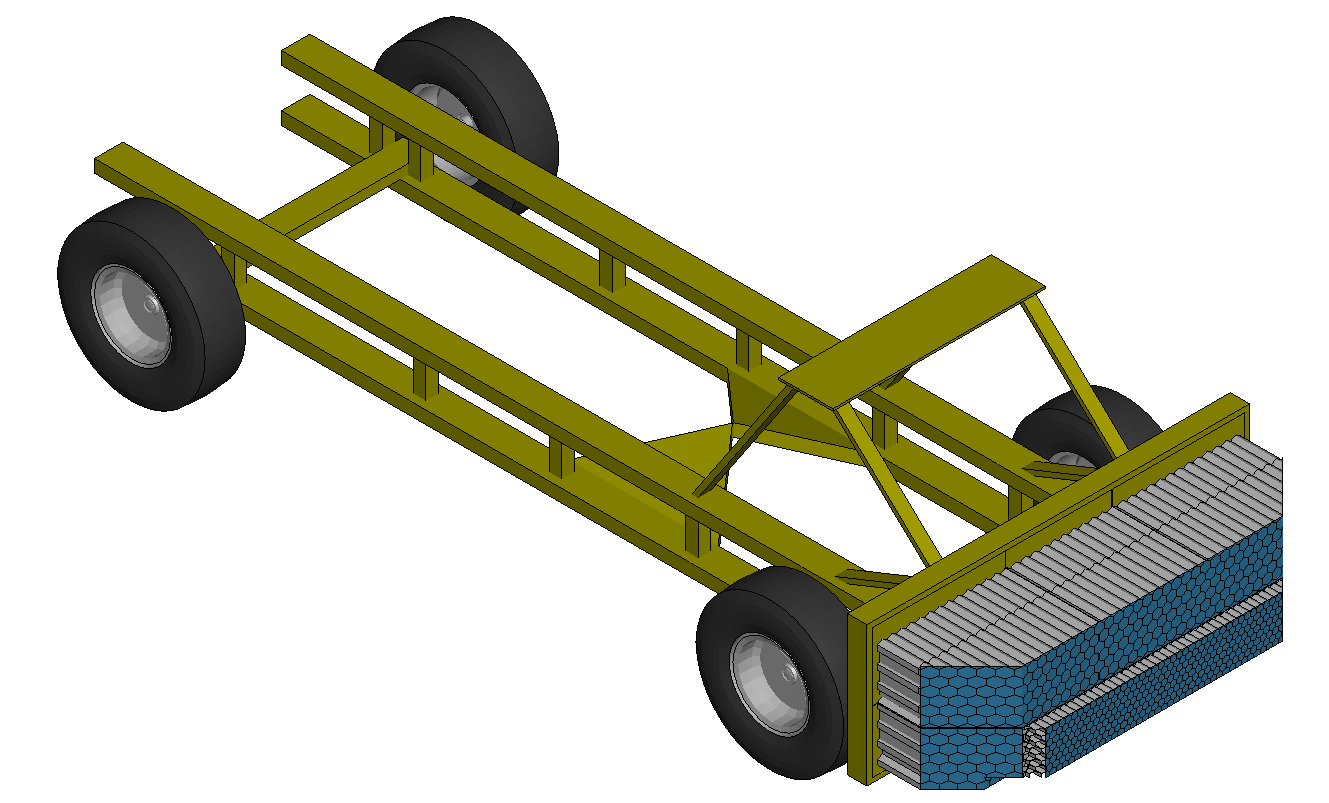

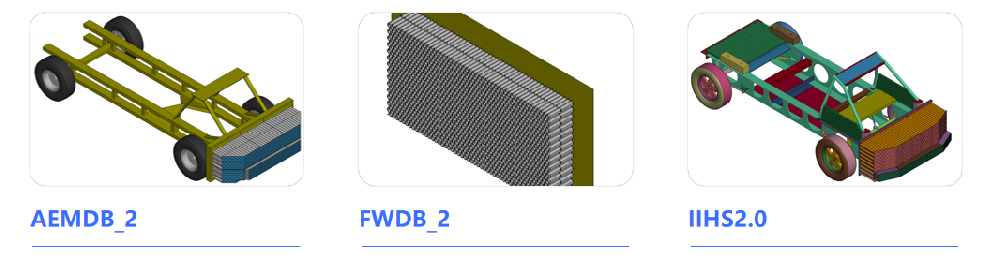

4. AEMDB
适用标准：Euro NCA, ANCAP, KNCAP, JNCAP, 等高性能评价。
结构特性：变形头由六个独立的蜂窝块组成（上三下三）。下排刚度显著高于上排，旨在模拟传统轿车保险杠与引擎盖的刚度差。
建模重点：迅仿模型严格校准了各分块的动态压溃应力，确保在侧向侵入过程中B柱变形模式的准确性。

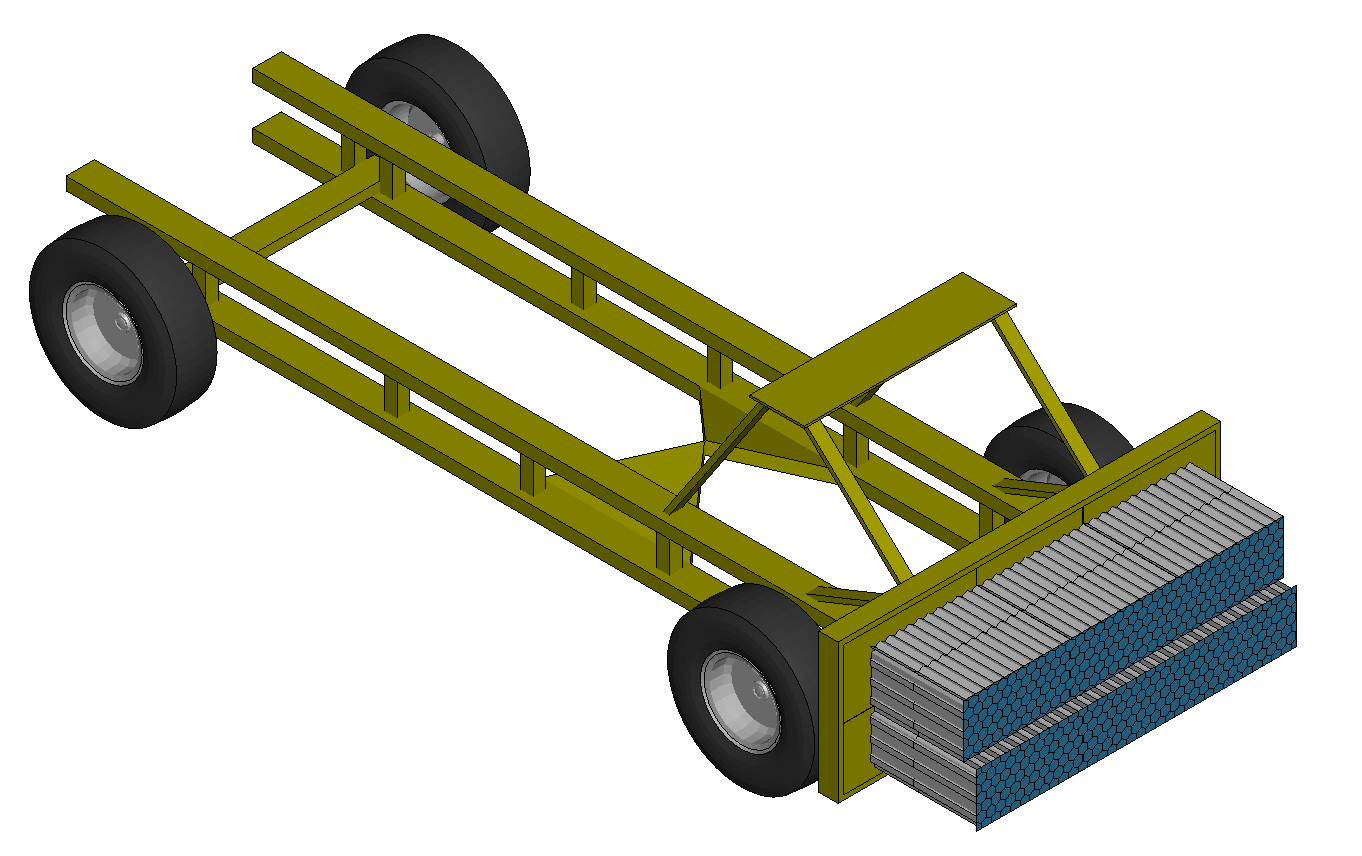

5. ECE R95 & MDB adv2000
适用标准：FMVSS 214, GB 20071 UN R95, FMVSS 208, Art 18, AIS-099, KMVSS 102, ADR 72/00, ASEAN NCAP, Latin NCAP
建模策略： 针对六分区结构，通过调整 Shell 厚度与屈服应力，精确模拟上、下排蜂窝的刚度差异。在模拟 B 柱侵入时，Shell 单元展现出极佳的弯曲跟随性，不会产生非物理的单元畸变“尖刺”。

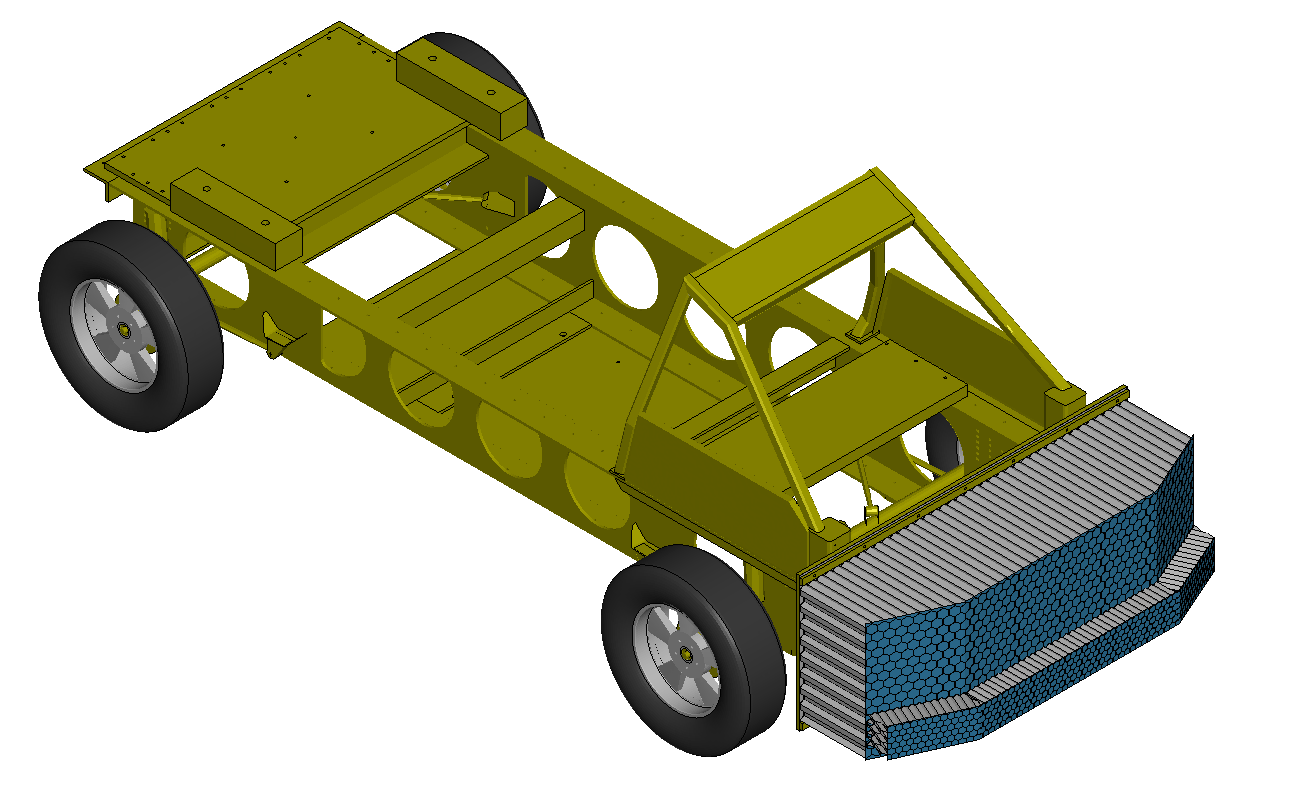

6. IIHS-MDB (V1.0 / V2.0)
适用标准： IIHS Side Impact。
技术解析：V2.0 工况（2030kg, 60km/h）能量巨大，是有限元分析的“噩梦”。
建模策略： 面对 IIHS V2.0 的极高压缩量，Shell 等效模型展现了无与伦比的稳定性。前端凸起结构采用高精细度 Shell 建模，完美复现了物理壁障冲击车辆时的几何包络，且计算稳定。
7. NHTSA-MDB
适用标准： FMVSS 214。
建模策略： 结合 27 度蟹行台车动力学，壁障表面的 Shell 单元准确定义了摩擦系数与接触刚度，确保斜向滑移过程中的能量耗散与物理试验一致。

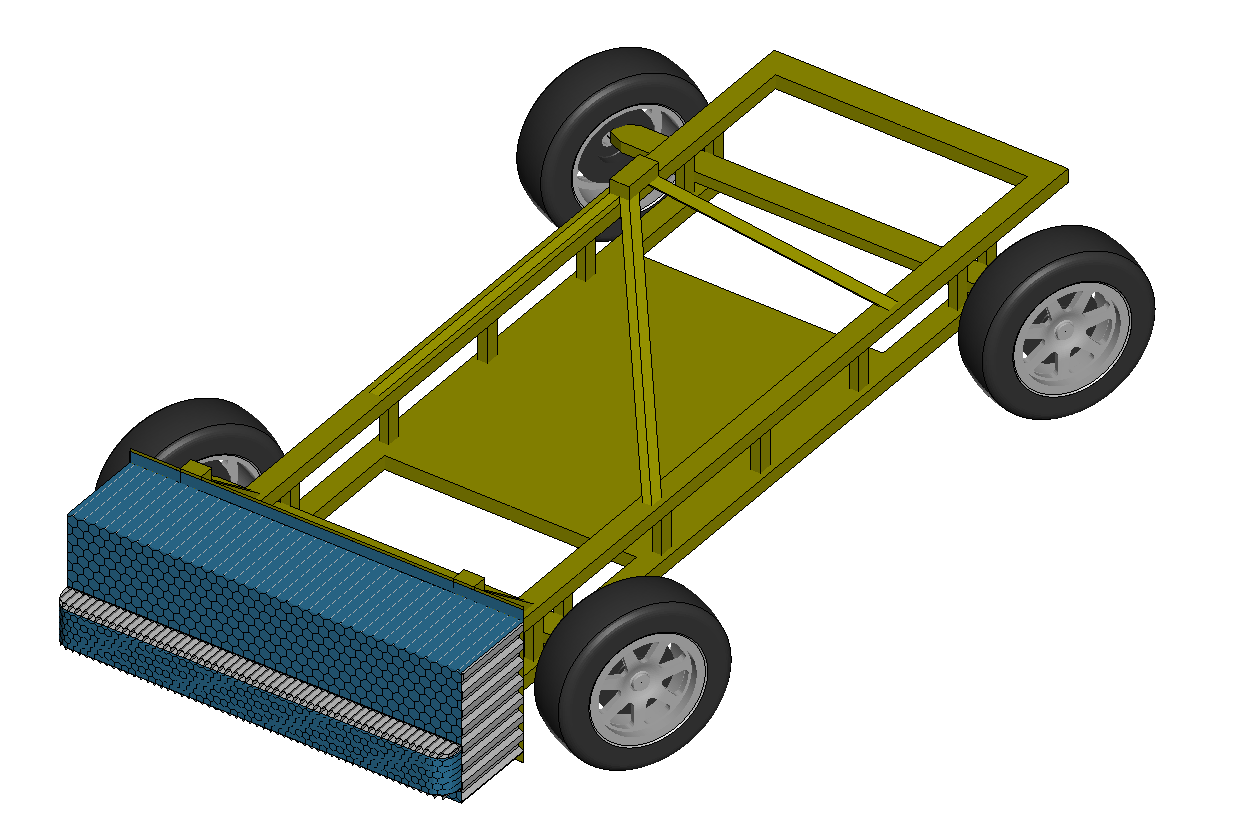

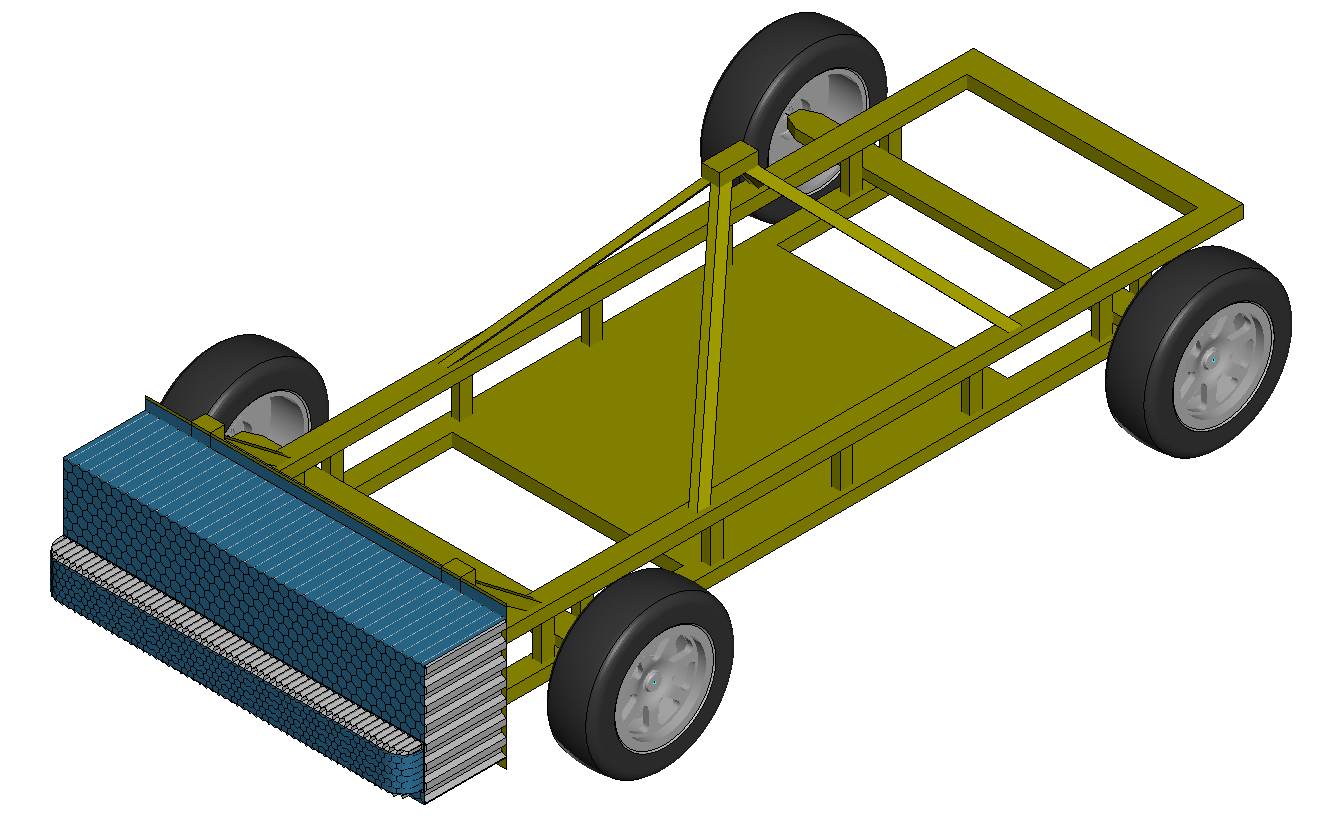

214S Barrier 301R Barrier
04 低速工况：

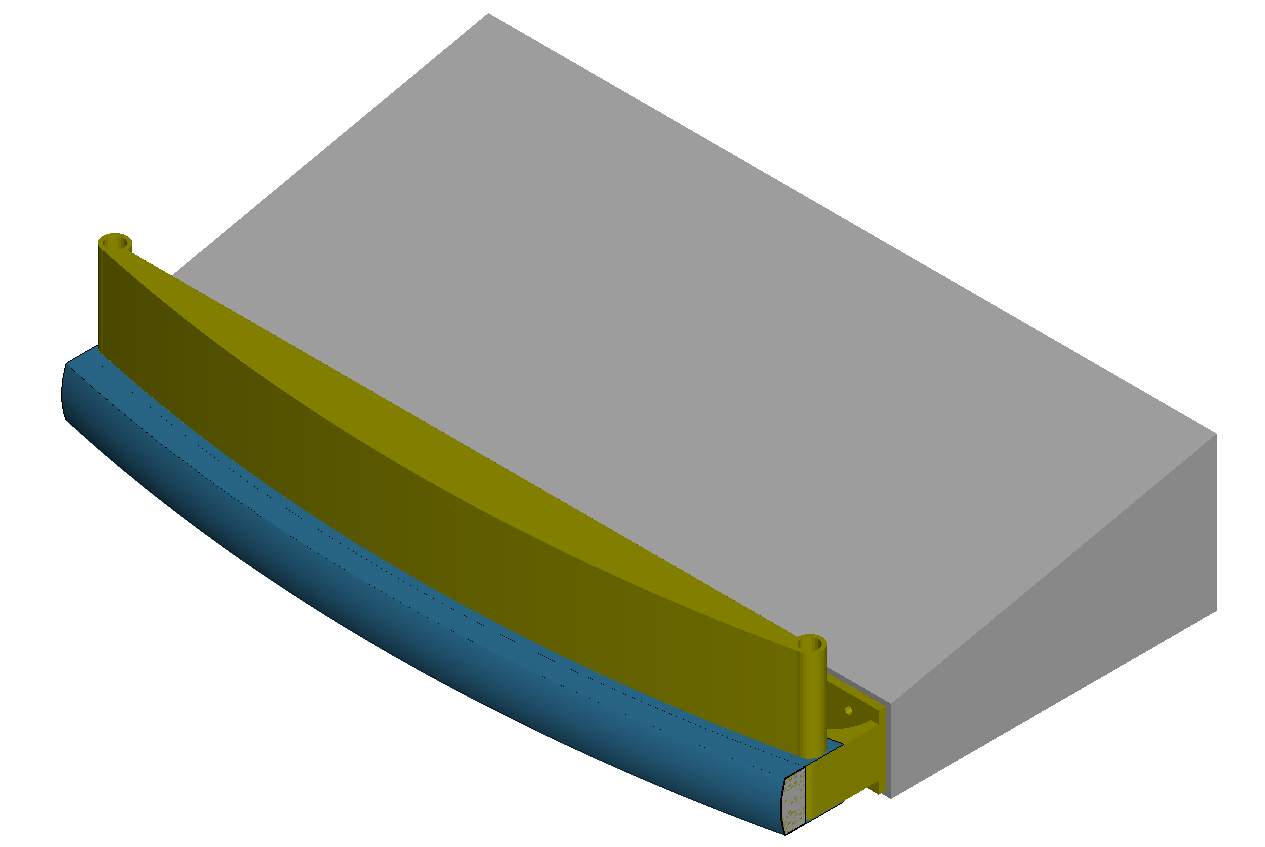

8. RCAR 低速壁障
适用标准： RCAR 低速碰撞（10-15km/h）。
技术解析：由于 RCAR 试验重点考察低速下的弹性恢复与局部塑性起始，RCAR 模型是本库中唯一的例外，迅仿 RCAR 模型依然保留了 Solid 实体建模路线，配合乾行达的低应变率实验数据，确保准确预测保险杠吸能盒的“可维修性”损伤。
总结：迅仿科技×乾行达的承诺: 用最稳定的模型，做最准的碰撞仿真。
这套 LS-DYNA 壁障模型库，不仅是几何尺寸的复刻，更是建模方法论的革新：
源于物理（Traceability）： 核心参数植根于乾行达的一线试验数据。
Shell 技术路线（Methodology）： 采用 Shell 等效技术（RCAR除外），以数值稳定性为第一优先级，解决工程师痛点。
专精 LS-DYNA（Specialization）： 深度适配 LS-DYNA 接触算法与材料库。
