电动汽车碰撞安全，除了乘员舱结构、约束系统，更关键的一点是：碰撞后的电安全。若事故后高压系统隔离失效、线束短路、电弧或带电部件暴露，不仅乘员风险增加，对消防与救援人员也可能造成二次伤害。
美国国家公路交通安全管理局（NHTSA）于2024年12月发布的FMVSS 305a（Electric-powered Vehicles: Electric Powertrain Integrity），正式取代原有FMVSS 305，成为电动车辆动力系统完整性的全新标准。该标准全面融入联合国全球技术法规GTR No. 20，扩展适用范围、强化电池系统（REESS）防护，并引入热事件预警与水暴露测试等前沿要求。
目前法规已生效（2025年3月20日起），强制适用日期为轻型车辆2027年9月1日、重型车辆2028年9月1日，小批量/改装制造商可额外延期一年，是电动汽车法规验证体系的重要升级。

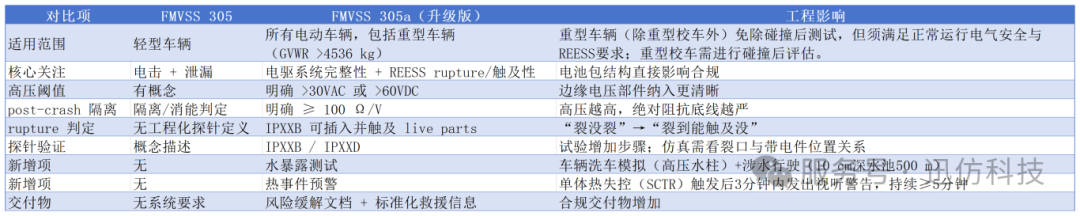

1.305a 相比 305 的实际条文变化（含关键阈值/方法）
2.合规验证的具体工况与壁障参数（速度/质量/重叠率/角度）
3.常见不通过原因 Top5
4.10 条仿真验证 Checklist
5.迅仿ShareFEA如何提效仿真主导的开发流程：断裂失效模型 + 壁障模型 = 305a 时代电安全合规的“基础设施”
FMVSS 305（传统重点）
1.电击风险：碰撞后高压隔离是否满足安全阈值
2.电解液泄漏：泄漏量是否受控（适用于相关系统）
FMVSS 305a（升级重点）
1.适用范围扩大（覆盖更广车型体系）
2.术语、定义、判定路径更规范（报告更标准化，审查更抓细节）
3.新增/强化 REESS 条款：用“rupture + IP 探针可触及性”把电池壳体破坏与触电风险绑定成可执行判定
一句话：305 主要看“电安全后果”，305a 进一步看“电池本体是否破坏到造成触电暴露”。
1.高压源定义（边界更清晰）
305a 明确：高压源为 > 30 VAC 或 > 60 VDC
2.碰撞后隔离要求（最核心）
305a 明确：碰撞后（post-crash）隔离阻抗应满足：post-crash isolation ≥ 100 Ω/V
3.REESS rupture：新增“电池壳体破裂判定”

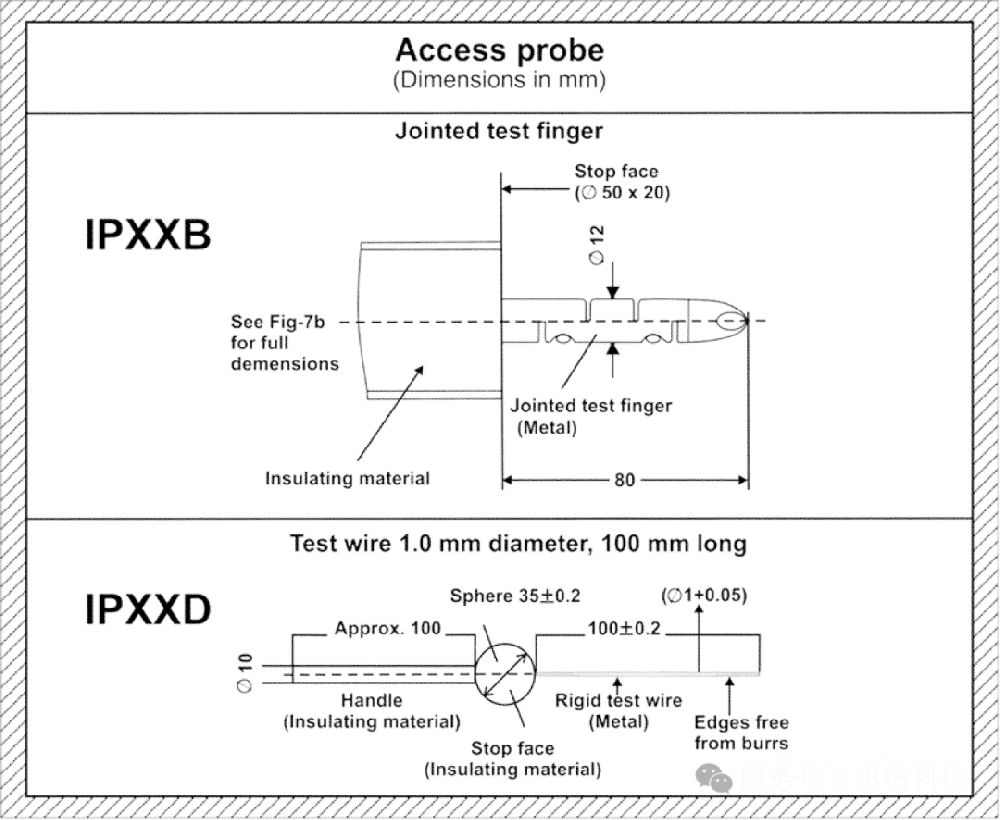

305a 将 REESS rupture定义为：壳体开口可使 IPXXB 探针插入并触及 live parts（带电部件）。操作性强：使用可触及性验证：IPXXB / IPXXD 探针
3.1 IPXXB：验证开口是否可触及（手指探针）
3.2 IPXXD：验证对 live parts 的直接接触防护（试线探针）
先澄清一个常见误区：305/305a 不是单独规定一套碰撞工况，而是要求车辆在完成规定动态试验后，必须满足电安全判定（隔离、触及性、泄漏等）。工程实施上，305/305a 常与典型动态试验联动开展（正碰/侧碰/后碰/翻滚），试验后再进行 post-crash 电安全测量与检查。

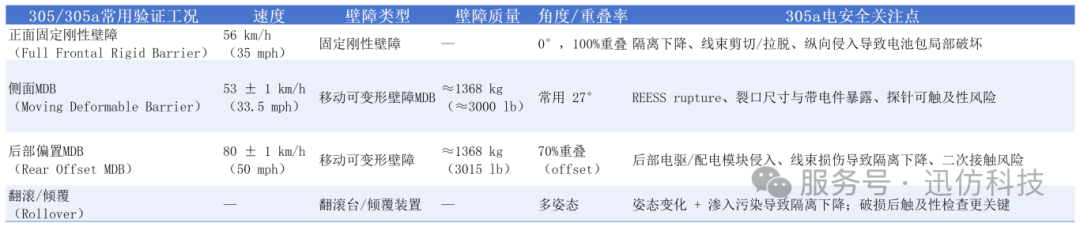

表1：305/305a 动态工况与壁障参数（速度/质量/重叠率）
动态碰撞完成后，按 305/305a 进行判定，这里把 post-crash 判定流程化为极简的4步：
1.隔离阻抗测量（305a：≥ 100 Ω/V）
2.残余电压/消能（接触器断开、放电策略）
3.IPXXB/IPXXD 探针检查（rupture 与可触及性）
4.泄漏检查（如适用）
图：Post-Crash Evaluation Workflow (305/305a)
基于以上判定，从305a 的视角，列出常见不通过原因 Top5
绝缘破损、挤压导通、液体渗入污染通路、线束磨破搭铁
裂口位置对准母排/连接器，壳体薄弱区、焊缝/孔位附近破裂
与尖角干涉、固定点不足、缺少应变释放
触发逻辑覆盖不足、低压断电导致接触器不可控、放电设计不足
二次挤压、零部件脱落、长时间停放隔离继续下降
305a 的核心变化之一，是把 REESS rupture（壳体破裂）+ 探针可触及性（IPXXB/IPXXD）变成了明确的合规判定点。
这意味着：你不能只依赖少量试验来“最后验一下”，而必须在开发早期就能回答三个问题：
1.壳体会不会破？会在哪里破？裂口会多大？（rupture 判定相关）
2.裂口是否会导致带电件暴露并被探针触及？（触及性判定相关）
3.隔离下降/短路/电弧风险会沿什么路径触发？（电击风险判定相关）
所以在“仿真主导”的现实开发流程里，以上这三类问题，本质上都依赖于仿真能否正确预测：
1.结构破坏路径（Failure path）
2.裂口形成与扩展（Crack initiation & propagation）
3.碰撞载荷输入（Barrier load input）
因此断裂失效模型 + 可信壁障模型不是锦上添花，而是合规开发的基础设施，305a 如同虚拟测评一样把仿真推到了前台，整车开发仿真精度要求从“侵入量、加速度”的预测进一步提升到精准预测“破坏形态”的更“细”的层级：
1.不是只看“电池包变形多少”，而是看壳体是否形成可插入开口
2.不是只看“线束是否受力”，而是看绝缘是否破坏、是否暴露带电件
3.不是只看“碰撞瞬间”，而是看碰撞后姿态变化/二次接触导致的后续风险
这就决定了：你必须能够在仿真中“预测破裂与失效”，否则 rupture 与触及性判定就无从谈起。
从而断裂失效模型（Crash fracture/failure）在碰撞电安全仿真中的作用成为：把“裂口”变成可预测对象，因为305a 的 rupture 判定逻辑并不关心你壳体上出现“应变很大”，它关心的是：
1.是否出现开口
2.开口是否足以插入探针
3.探针是否能触及 live parts
因此你需要能在仿真中表达并预测：
材料在冲击下的延性断裂（ductile failure）
1.薄板/焊缝/孔位的局部撕裂（tearing）
2.连接区域的失效与分离（joint failure / separation）
3.以及裂口形成后导致的开口尺寸演化（opening evolution）
其中的工程意义是断裂失效模型解决的不是“结构强度够不够”，而是“结构会以什么方式失效”，这直接对应 305a 的判定语言。
另一方面壁障模型也同样关键，其决定了载荷输入并最终决定裂口形态
当做断裂失效仿真时，除了材料失效外，很快会发现第二个瓶颈：载荷输入不准，裂口形态就不准。305a 关注的 rupture 与触及性风险，对以下因素非常敏感：
1.峰值反力是否偏大/偏小（会改变裂口是否出现）
2.平台段吸能是否一致（会改变裂口扩展速度与尺寸）
3.接触面积演化是否准确（会改变裂口位置与方向）
换句话说：
1.壁障模型的反力-位移曲线偏一点 → 电池包受力路径就可能变 → 裂口位置、裂口尺寸、暴露风险都可能完全不同。
2.这也是为什么 305a 时代，可追溯、可维护、曲线一致性强的法规壁障模型，越来越成为仿真体系的“地基”。
把上面两件事（断裂失效 + 壁障模型）放进真实工程流程里，就能形成一个可规模化的闭环：
明确工况参数（速度、壁障质量、重叠率、角度）
绑定壁障模型版本
壳体薄弱区、焊缝、孔位、边角强化建模
输出裂口位置、尺寸、时间演化
Post-crash isolation（≥100 Ω/V）
裂口是否满足 IPXXB 插入条件
裂口与 live parts 空间关系、是否可能触及（IPXXD/触及性）
壳体加强、结构路径调整
布置带电件位置与屏障策略
再运行同版本壁障工况，形成可对比迭代
故而现今以仿真为主导的开发流程中迅仿的解决方案：从“失效材料+壁障输入”到“法规判定输出”的闭环，仿真主导不是一句口号，它的核心是：输入（壁障）可控 + 破坏（断裂）可预测 + 输出（法规判定）可直接交付。
面对 305a 带来的“断裂判定 + 可触及性判定 + 多工况迭代”的现实需求，迅仿(ShareFEA)的价值，不止是提供一个壁障模型，而是提供一套更接近真实工程节奏的仿真基础设施组合：
① Crachfem：面向碰撞破坏/断裂失效建模与批量迭代的工程工具
在仿真主导流程里，最耗时的往往不是跑一次计算，而是：
1.1 断裂失效参数如何一致化
1.2 关键薄弱区如何建模与输出
1.3 多方案迭代如何自动化
1.4 报告输出如何对齐法规判定语言
Crachfem 的目标就是把“碰撞断裂失效仿真”变成支持形成可交付的判定输出（裂口、暴露风险、结构路径）
对 305a 而言，你需要的不是“仿真跑出来一堆应变云图”，而是“能直接回答 rupture 与触及性判定的问题”。

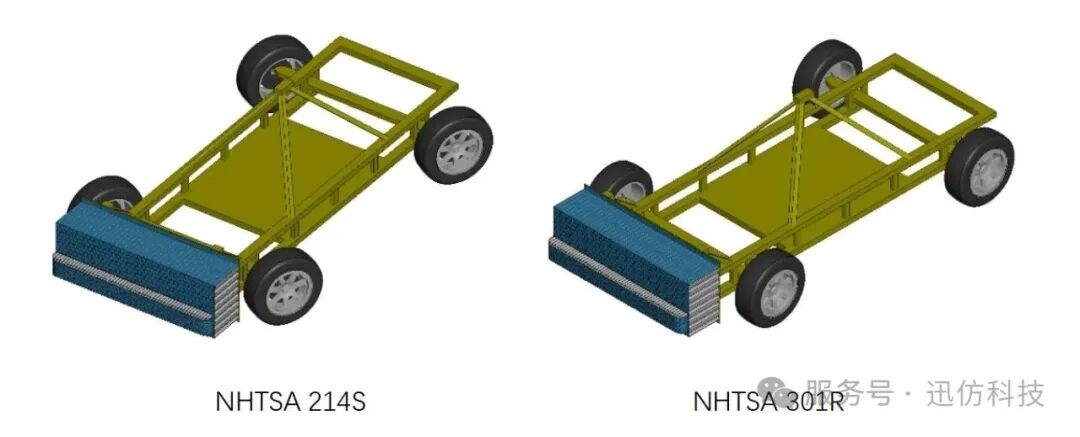

② 等效蜂窝强度的高精度壁障模型：
迅仿+乾行达VIM壁障模型基于等效蜂窝强度方法开发，以 shell 单元实现，目标是：
2.1 保持壁障宏观力-位移与吸能特性一致，同时显著提升仿真效率、稳定性与可维护性。
2.2 避免真实蜂窝几何带来的网格爆炸
2.3 Shell 单元更快更稳，更适合多工况批量迭代
特别适用于 305a 时代的 rupture 风险前置识别
ShareFEA VIM壁障模型的本质价值是：让“载荷输入”变得稳定可信，从而让“裂口预测与判定输出”可靠。
最后用6 条工程“Checklist”描述这套组合为什么关键，你可以理解为“仿真主导 + 305a 合规”最容易踩坑的点，而 Crachfem + 壁障模型组合，恰好覆盖了其中最关键的基础设施能力：
1.壁障反力-位移曲线是否与目标版本一致（别只看几何）
2.线束/连接器是否建模到足够的失效风险层级（固定点、保护层、应变释放）
3.壳体薄弱区（孔位/焊缝/边角）的网格与失效模型是否足够分辨
4.是否输出裂口尺寸/位置，支撑 IPXXB 可插入性判定
5.是否建立带电件（live parts）的空间包络与裂口关系评估
6.输出是否“报告就绪”：隔离值、裂口位置、探针判定结论、失效根因
